LVSZG型中心传动刮泥机

用途:
       LVSZG型中心传动刮泥机适用于中心进水、周边出水、中心排泥的小、中型池径的辐流式沉淀池,主要用于城镇污水处理厂或工业废水处理工程沉淀池排泥。
结构及工作原理:
       该设备采用中心传动,污水从工作桥下流入水管,经导流筒扩散后,均匀地向周边呈辐射状流出。呈悬浮状的污泥经沉淀后沉积于池底,驱动装置带动中心立轴旋转,并带动刮臂及刮泥机板转动,刮板将污泥刮集后由吸泥管依靠池内静水压抽吸至集泥槽内排入中心泥缸,再通过中心排泥管排出池外,水面的浮渣通过旋转撇渣装置导入排渣斗内排出池外,而上清液则通过三角形出水堰板溢入出水槽内排出。

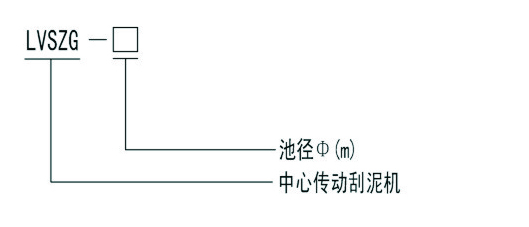

型号说明:

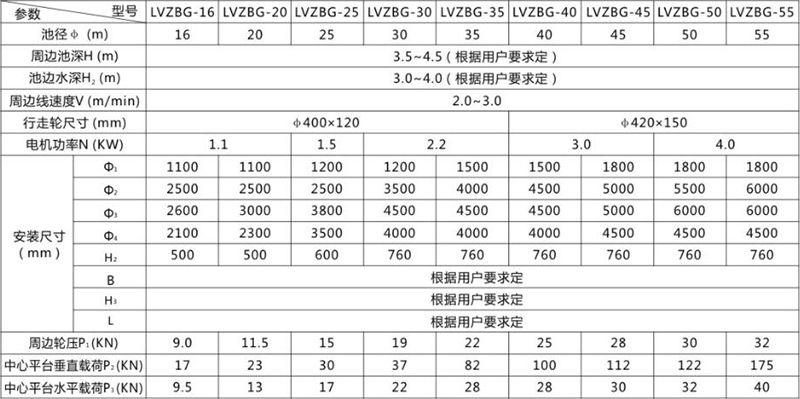

主要记述参数和安装尺寸表:
主要特点:
       工作桥采用全桥式,其材质可采用碳钢,不锈钢或混泥土结构;
       驱动装置采用立式三级摆线针轮减速机或由斜齿轮减速机与涡轮减速机组合,保证输出扭矩及转速;
       刮板采用直线型刮板;
       刮泥机立轴下端设有水下轴承和刮刀,避免立轴转动时的偏摆及集泥槽内污泥积实;
       设置机械和电气双重过载保护,运转安全可靠;
       设备操作简单,可直接就地远程控制设备的运行,直接对设备进行控制。
外形安装尺寸图:
