LVZBG型周边传动刮泥机

用途:
       LVZBG型周边传动刮泥机适用于中心进水、周边出水、中心排泥的中、大型池径的辐流式沉淀池;主要用于城镇污水处理厂初沉淀池内排泥,该设备于2002年取得建设部科技成果推广项目证书。
结构及工作原理:
       该设备采用周边传动,污水从池中心的进水管流入,经稳流筒扩散后,均匀地向周边呈辐射状流出,呈悬浮状的污泥经沉淀后沉积于池底,驱动装置驱动工作桥沿周边旋转,并带动刮臂及刮泥板转动,将污泥从池周刮向中心集泥槽后,靠池内静水压由排泥管排出池外,
水面的浮渣通过撇清装置撇向池边,再由刮渣耙刮进排渣斗内排出池外,而上清液则通过三角形出水堰板渗入出水槽内排出。

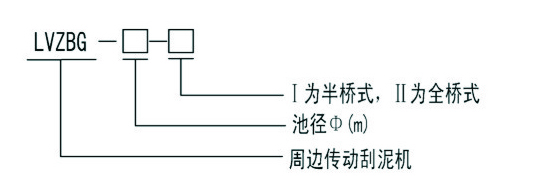

型号说明:

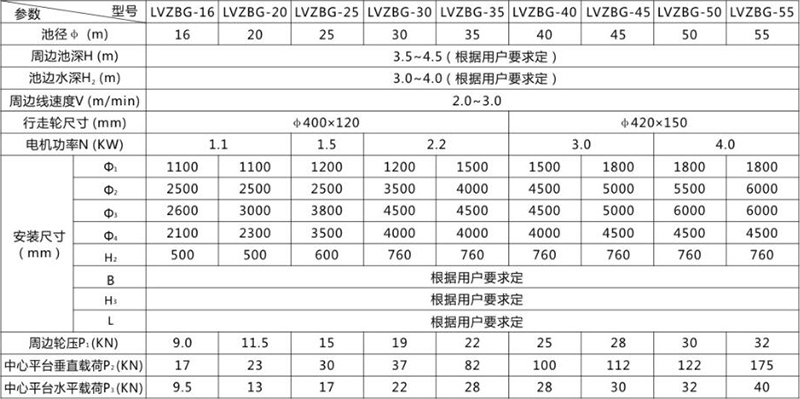

主要技术参数和安装尺寸表:
主要特点:
       工作桥可采用半桥式或全桥式,其材质可采用碳钢、不锈钢或铝合金等;
       驱动装置采用轴装式斜齿轮减速机与主动滚轮直联传动,结构紧凑,机械效率较高;
       刮板以对数螺旋线轨迹集泥,连续性好、集泥的效率较高;当池底坡度为1:10,可减小挂泥时的阻力。

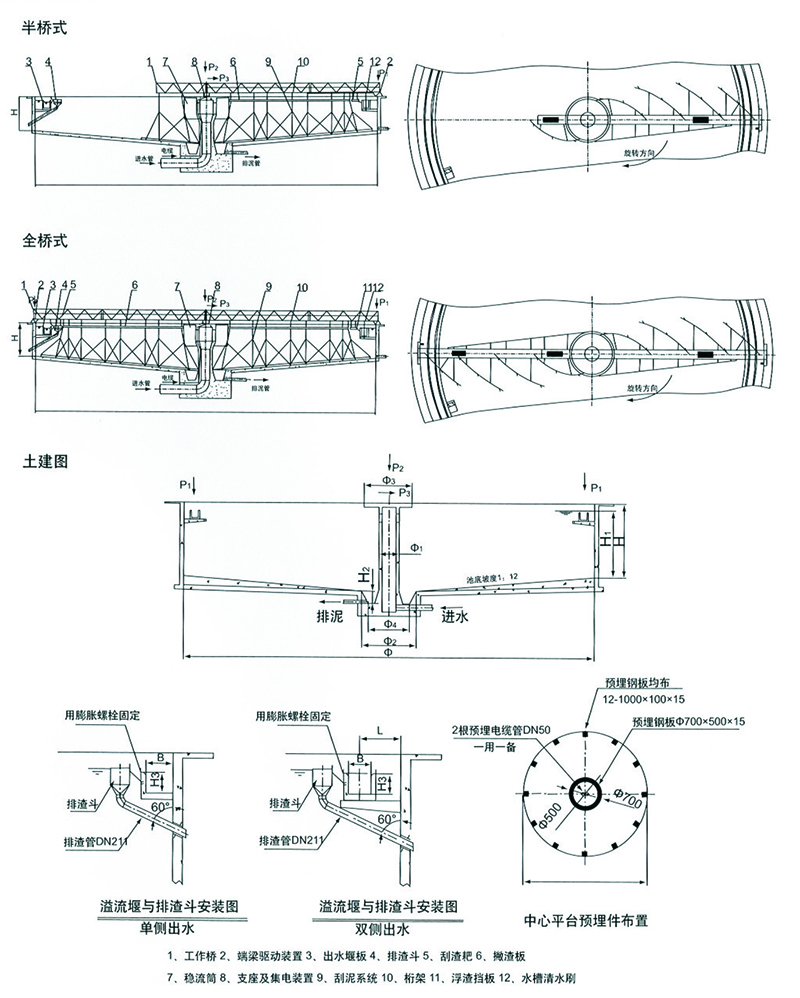

外形安装尺寸图:
